배수용 경질 폴리염화비닐 이음관

DV 이음관(KS M 3410)

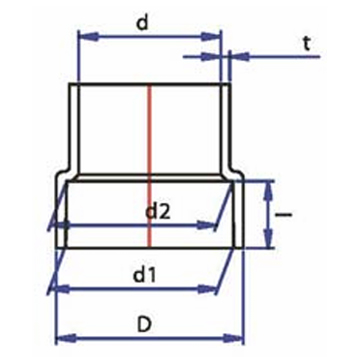

- DV 이음관 접합부 공통치수

호칭 지름	d1		d2		I		d		11	12
호칭 지름	기본 치수	허용차	기본차수	허용차	기본 치수	허용차	기본 치수	허용차	최소치	최소치
50	60.35	±30	59.75	±0.30	25	±1	51	±0.9	3.1	3
65	76.4	±0.30	75.7	±0.30	35	±1	67	±0.9	3.1	3
75	89.45	±0.30	88.65	±0.30	40	±2	77.2	±0.9	3.6	3.4
100	114.55	±0.35	113.55	±0.35	50	±2	98.8	±1.0	4.5	4.3
125	140.7	±0.40	139.4	±0.40	65	±2	125	±1.2	5.4	4.7
150	165.85	±0.45	164.25	±0.45	80	±2	145.8	±1.3	6.3	5.6
※200	217.3	±0.55	214.7	±0.55	105	취소	202	±1.5	5.5	4.8

비고 : ※은 KS 규격외 제품

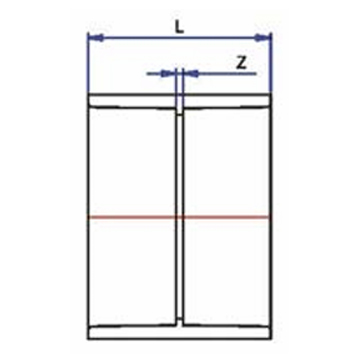

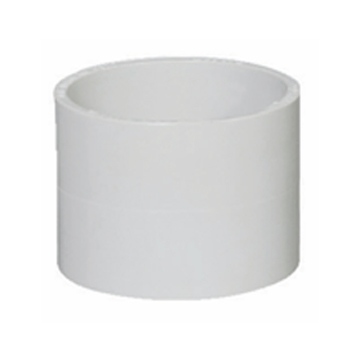

소켓 - DS

비고 : ※은 KS 규격외 제품 2. Z의 허용치는 ±2mm, L은 참고

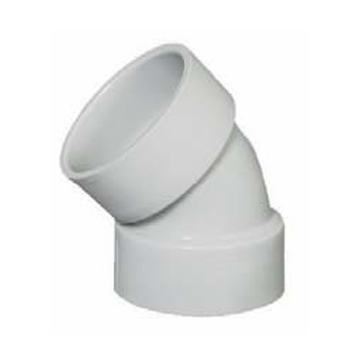

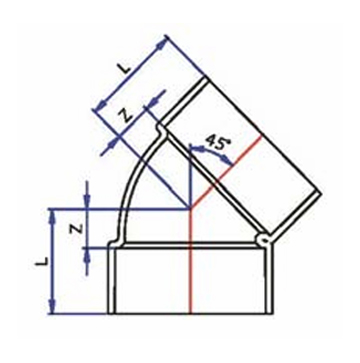

45° 엘보(곡관) - 45L

비고 : ※은 KS 규격외 제품 2. Z의 허용치는 ±2mm, L은 참고

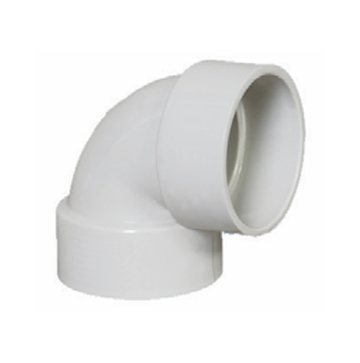

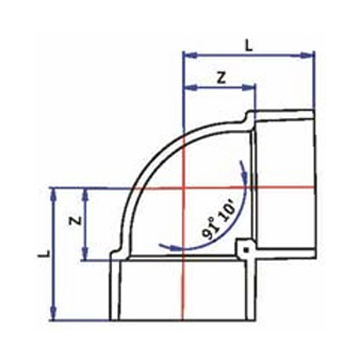

90° 엘보(단곡관) - DL

비고 : ※은 KS 규격외 제품 2. Z의 허용치는 ±2mm, L은 참고

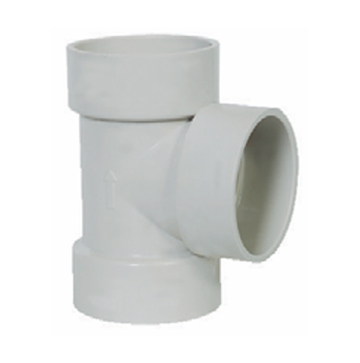

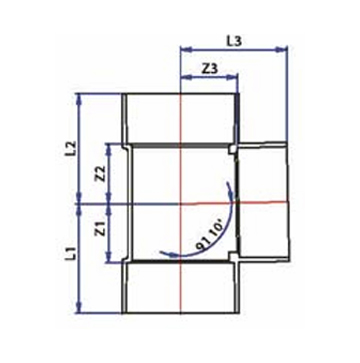

90° Y-DT

호칭 지름	Z1	Z2	Z3	L1	L2	L3
50	34	34	34	59	59	59
65	42	43	42	77	78	77
75	48	49	48	88	89	88
100	62	63	62	112	113	112

비고 : Z1,Z2 및 Z3의 허용치는 ±2mm, 그 외 L1 ~ L3 참고

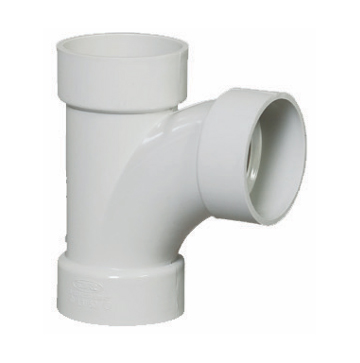

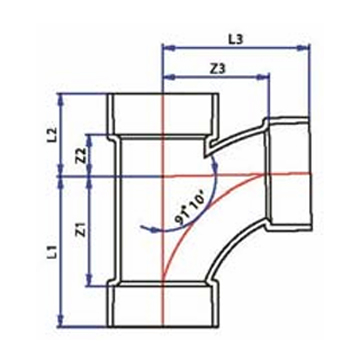

90° 크게 굽음 Y-LT

호칭 지름	Z1	Z2	Z3	L1	L2	L3
50	66	26	66	91	51	91
75	100	30	100	140	70	140
100	128	45	128	178	95	178
125	140	50	140	205	115	205
150	170	65	170	250	145	250
60x50	66	27	74	101	62	99
75x50	66	29	79	106	69	104
100x50	66	32	90	116	82	115
100x75	100	33	110	150	83	150
125x100	128	52	140	193	117	190
150x100	128	53	152	208	133	202

비고 : Z1,Z2 및 Z3의 허용치는 ±2mm, 그 외 L1 ~ L3 참고

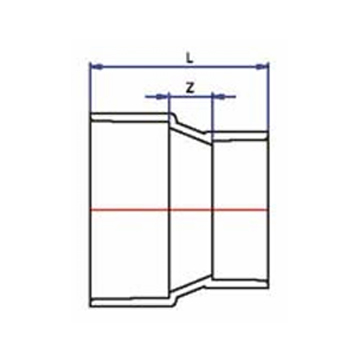

인크리저 (이경소켓트) - IN

비고 : ※은 KS 규격 외 제품

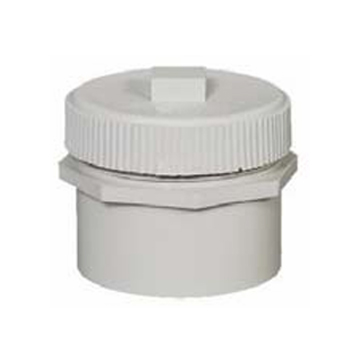

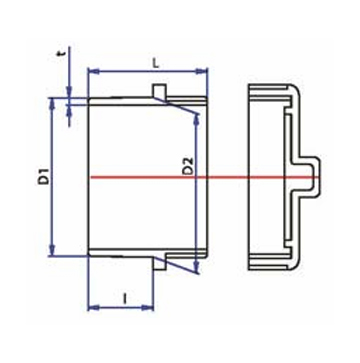

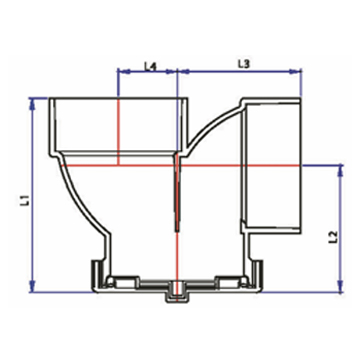

소제구 - CO

호칭 지름	Z1	Z2	Z3	L1	L2
※50	60±0.2	62±0.2	2.0	46	26
※75	89.0±0.35	92.0±0.3	3	67	42
※100	114.0±0.35	123.0±0.4	3.5	80	45

비고 : ※은 KS 규격 외 제품

P트랩 - P - TRAP

호칭 지름	Z1	Z2	Z3	L1
※50	27	71	113	75
※75	40	94	164	89
※100	43	116	194	123

비고 : ※은 KS 규격 외 제품
